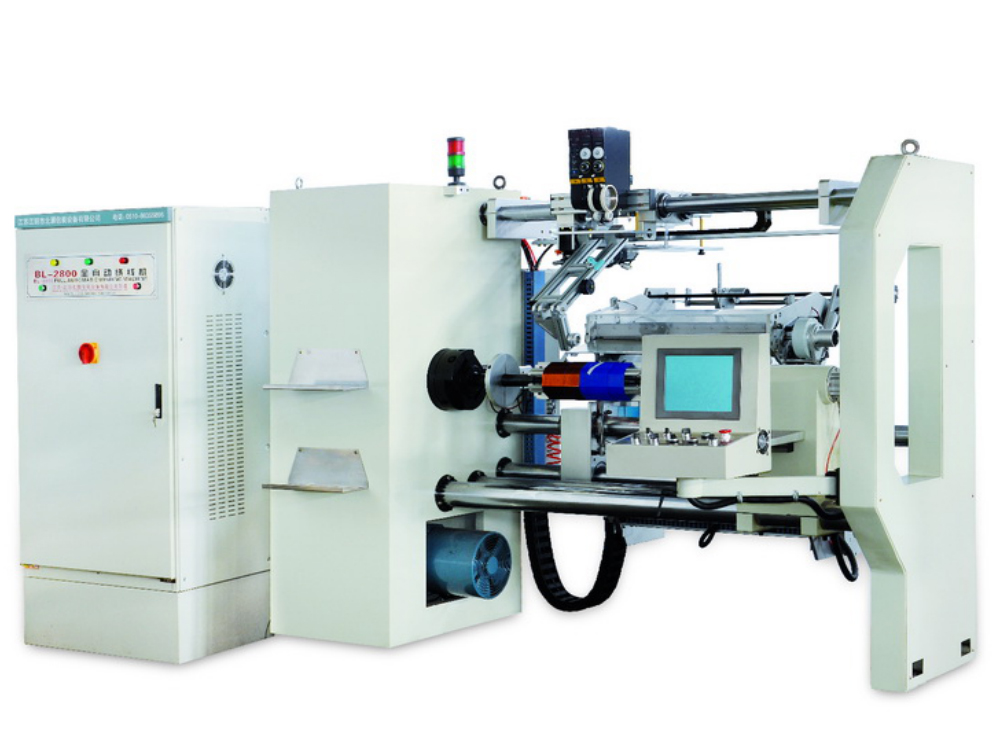

高壓全自動高速繞線機
- 機器型號: G-1000
- 功率消耗:
- 設備重量:
- 產品用途:
適用于電磁線線規＜0.56mmGIS用電壓互感器、JD（S）QXF系列互感器高壓梯形狀線圈高速繞制。
咨詢電話：0510-86355896
售前咨詢：(+86) 0510-86355896
售后服務：(+86) 0510-86351383
性能特點
適用于電磁線線規＜0.56mmGIS用電壓互感器、JD（S）QXF系列互感器高壓梯形狀線圈高速繞制。
繞線速度可達1000rpm，生產效率高。菜單式控制，菜單輸入后，設備全過程自動控制張力、繞線位置、薄膜尺寸。根據線圈各層絕緣寬度、長度的不同要求，薄膜按程序要求自動分切及裁斷。電腦自動排線，排線臂隨線圈直徑自動調整位置。進口電子張力器，根據不同線徑要求設定張力，張力穩定、直觀，減少斷線，提高線圈的可靠性。包繞后產品在高壓電壓下穩定可靠，局部放電量小，受到業內廠家好評。操作簡便，使用維護方便。
技術參數
|
成品最大外徑 |
Φ650mm |
|
內徑 |
Φ100-300mm |
|
導線線徑范圍 |
Φ0.1-1.0mm |
|
每轉的排線進給量 |
任意值 Arbitrary valllue |
|
繞線寬度 |
450mm |
|
繞線速度 |
0-1000rpm |
|
繞線方向 |
雙方向，可編程 Bi-directional, programmable |
|
主軸距地面中心高 |
1000mm |
|
主軸轉矩 |
1000Nm |
|
線圈最大重量 |
200kg |
|
線圈最大繞制層數 |
300層 300layers |
|
排線控制精度 |
±0.01mm |
|
計數器 |
0.0-999999.9 |
|
報警停車精度 |
1圈 1 circle |
|
絕緣材料厚度 |
20-90μm |
|
絕緣材料 |
|
|
絕緣寬度 |
50-650mm |
|
絕緣單件重量 |
100kg |
|
內徑 |
Φ76mm |
|
外徑 |
350mm |
|
噪音等級 |
≤65db |
|
壓縮空氣 |
0.4-0.6Mpa |
|
電源 |
3*380V, 50Hz |
